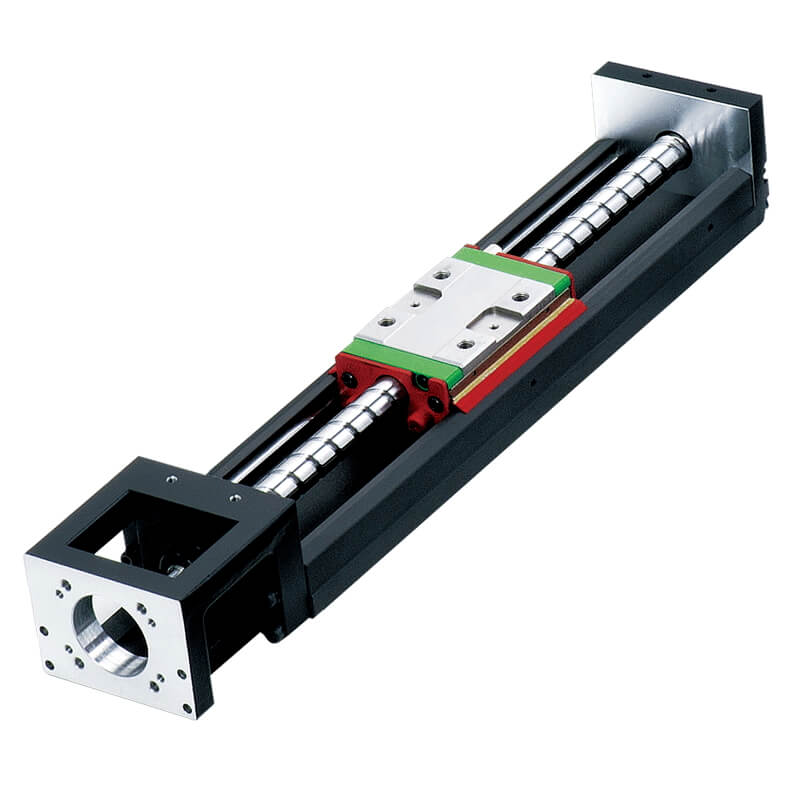

上银KK60模组装配图详解：高精度直线模组的安装与应用

在自动化设备设计与选型中，精准的装配图是确保设备稳定运行的第一步。

上银KK60模组作为自动化领域广泛应用的高精度直线传动产品，其装配图及相关技术资料对设备工程师而言至关重要。本文将详细介绍上银KK60模组装配图的相关资源及应用要点，为您的自动化设备设计提供实用参考。

上银KK60模组装配图资源概览

三维模型下载：上银KK60模组的3D装配图主要包含SLDASM、SLDPRT、STP等常见格式，如SOLIDWORKS 2010和2018版本。这些可编辑的参数化模型便于工程师直接导入设计项目，加速开发流程。

详细规格参数：根据公开资料，KK60模组的型号编码包含了尺寸、导程、精度等级、导轨长度等关键信息。例如：KK60模组的导轨长度有150/200/300/400/500/600等多种选项，精度等级分为C级（标准级）和P级（精密级），导程规格则有5mm、10mm等不同配置，这些参数直接影响模组的定位精度和速度。

上银KK60模组的技术特点与优势

高精度与高刚性设计：KK60模组采用U型轨道与滚珠丝杠一体化结构，通过各方向荷重对钢珠接触位置的变形量分析，实现了高精度与高刚性的平衡。这种设计使得模组在重复定位时能够保持极高的准确性。

模块化与空间优化：上银KK模组通过模块化设计，将滚珠丝杆和直线导轨整合在一起。其U型轨道既作导引又承担结构主体，大幅缩小安装体积，相比传统直线传动方案，节省空间高达30%以上。

简易安装与维护：KK60模组的安装极为简便，只需在铣削或研磨加工的安装面上按指定步骤组装，即能重现直线导轨的加工精度，大幅降低传统铲花加工的时间与成本。其良好的防尘与润滑设计，也降低了长期维护的难度。

应用领域与选型建议

上银KK60模组广泛应用于高精密产业、半导体设备、医疗自动化等领域。在具体选型时，需考虑以下因素：

负载能力：KK60模组有标准型与轻载型(如KK60D)可选，根据实际负载需求选择合适型号

行程长度：装配图中通常会标注导轨全长与有效行程，例如KK60-300A1中的"300"表示导轨长度

电机接口：F0型表示直接式电机连接法兰，确保与伺服或步进电机的兼容性

结语

掌握上银KK60模组的装配图细节对于自动化设备设计与维护至关重要。通过合理利用现有的三维模型资源，并结合模组的技术特点，工程师可以显著提高设备精度与可靠性，缩短开发周期。随着工业自动化对精度要求的不断提高，上银KK60模组及其装配资源将继续在精密机械领域发挥关键作用。
