上银导轨型号解读：从字母数字组合看性能与选型关键

在工业自动化与精密制造领域，上银（HIWIN）线性导轨作为核心传动部件，其选型的准确性直接关系到设备精度、寿命与稳定性。面对型号列表中诸如MGN12C-R1500Z0H+MFR1204 或 HGW35CC-1000-R100-SB0+EGH35CA 这样复杂的代码，许多工程师感到困惑。实际上，这些看似复杂的字符串是经过标准化的“产品身份证”，每一个字母和数字都承载着关键的产品信息。深入理解其含义，是进行高效、准确选型的第一步。

型号结构分解：解码“技术语言”

一个完整的上银导轨型号通常由“导轨型号”与“滑块型号”组合而成，有时还会附带预压等级、精度等级等后缀。其核心结构可以拆解为以下几个部分：

1. 系列代号：定义结构与特性

系列代号是型号的开头，它指明了导轨的整体结构形式和核心特性。例如：

MG: 代表微型导轨，适用于空间受限、负载较轻的精密场合，如医疗设备、半导体仪器。

HG: 代表高刚性重负荷导轨，是应用最广泛的系列，具备四列式滚珠循环设计，可承受四方向的负荷。

EG: 属于低组装型导轨，高度较HG系列更低，适用于需要降低设备重心或节省空间的场景。

RG: 滚柱型导轨，使用滚柱作为滚动体，刚性与承载能力远超同规格的滚珠导轨，适用于重切削机床等超高负荷环境。

2. 规格尺寸：确定体格与承载力

紧随系列代号后的数字，如 MGN12 或 HGW35 中的 “12” 和 “35”，这直接代表了导轨的规格尺寸。这个数字是导轨滑轨宽度的毫米数，它是决定导轨负载能力和力矩刚性的核心参数。例如，MGN12的滑轨宽度为12mm，而HGW35的滑轨宽度为35mm。数据显示，规格从15提升至45，其额定静负载可从约6kN跃升至超过40kN。

3. 滑块类型与长度：影响精度与稳定性

在规格尺寸后的字母（如MGN12C）或组合（如HGW35CC）表示滑块的形式、数量和密封结构。

单一滑块：通常用一个字母表示，如标准法兰型。

加长型滑块：通过后缀或特定字母表示，例如 H。加长滑块通过增加接触面积，能显著提升抗力矩能力，运行稳定性可提高约15%-30%。

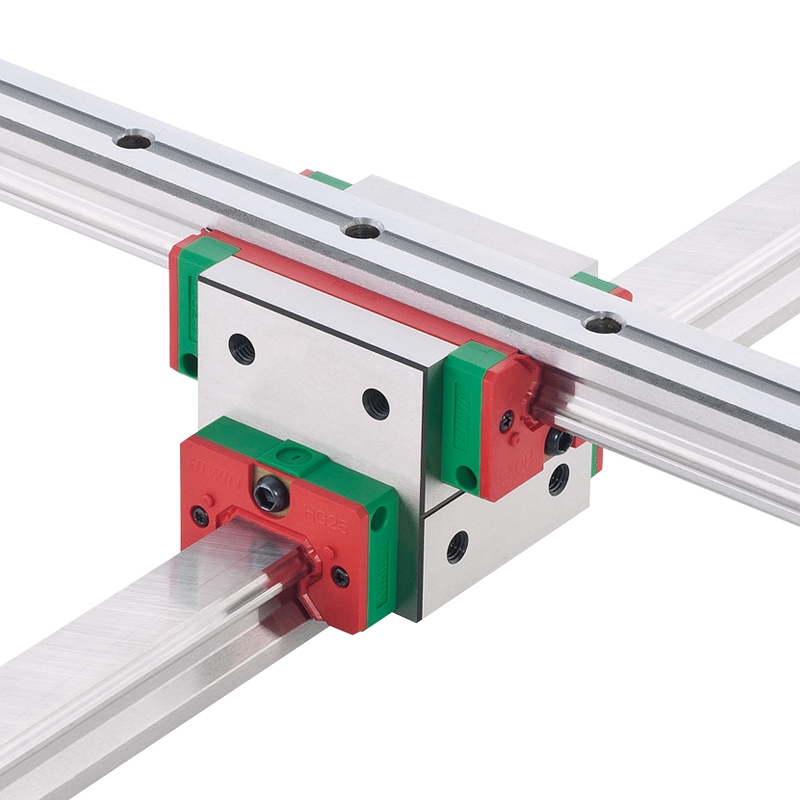

双滑块组合：如 CC，表示两个滑块在出厂时已通过连接板精密组装成一体，极大地简化了安装并确保了平行度，对于长行程应用的精度保持至关重要。

4. 精度等级：划分应用的“金字塔”

精度等级是区分导轨等级和价格的关键，通常以单个或组合字母标注在型号末尾或特定位置。

N (普通级)：适用于对运动平稳性和定位精度要求不高的普通自动化设备。

H (精密级)：应用最广泛的等级，适用于CNC加工中心、激光切割机等大部分工业设备。

P (超精密级)：用于高精度磨床、测量仪器、半导体制造设备等对直线运动精度有极致要求的领域。

SP / UP (超高精密级)：最高级别，用于光刻机、晶圆检测等尖端科技产业。

以实际数据为例，同样规格的导轨，从H级提升至P级，其行走平行度误差可能从18μm降低至7μm以内，变化幅度超过60%。

5. 预压等级与特殊处理

预压等级（如Z0）表示滑块与导轨之间预先施加的负间隙量，它影响运行的平稳性和刚性。Z0（无预压）适用于轻负载、平稳运动；而Z1（轻预压）至Z3（重预压）则依次提高刚性，适用于有振动或冲击的场合。此外，后缀如 SB0 代表标准润滑脂，R 可能代表导轨经镀层防腐处理。

选型实践：从读懂型号到正确应用

理解型号的最终目的是为了正确选型。一个完整的选型流程应遵循以下逻辑：

工况分析：确定设备所需承载的负载、力矩、运行速度及精度要求。

初选系列与规格：根据负载和空间，选择合适的系列（如MG/HG/EG）和规格尺寸（如15/20/25）。

确定滑块形式：根据受力情况和安装条件，选择标准、加长或双联滑块。

锁定精度与预压：基于设备定位精度和刚性需求，选定精度等级（N/H/P）和预压等级（Z0/Z1等）。

核对完整型号：将所有选择组合成完整型号，并与供应商提供的技术参数表进行最终核对。

通过以上系统性的解读，工程师在面对上银导轨型号时，将不再感到迷茫。这套精密的编码系统，正是连接用户需求与产品性能之间最直接、最可靠的桥梁。掌握它，意味着您能在纷繁的产品中，快速锁定最适合您设备的那一款，为打造高性能、高可靠性的自动化设备奠定坚实基础。
