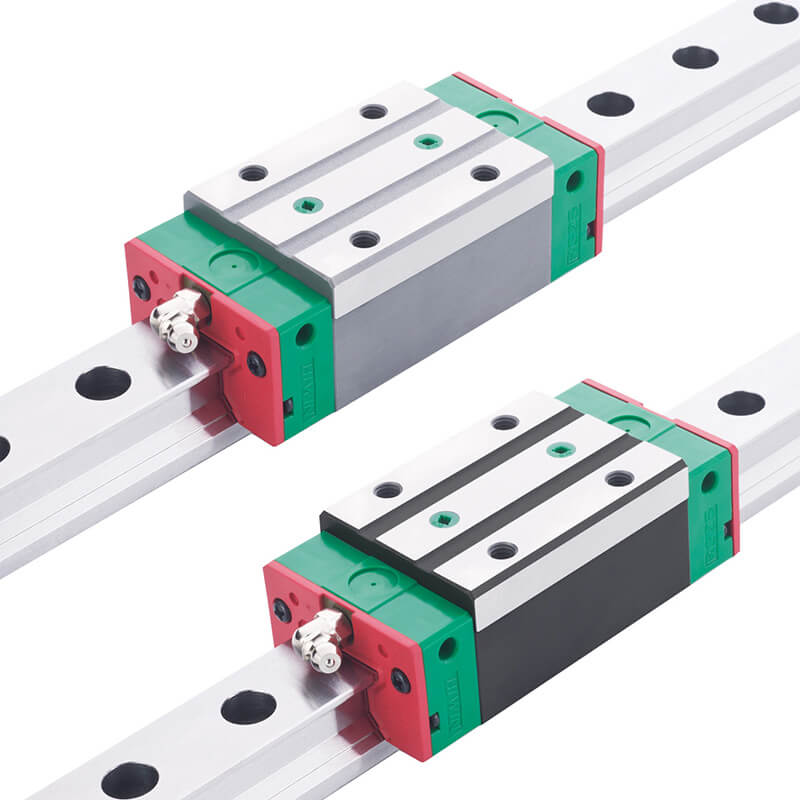

上银RGH20CA1R300ZAH：高精度滚柱导轨的选型与应用解析

在精密直线传动领域，上银RGH20CA1R300ZAH滚柱导轨凭借其卓越的刚性和精度稳定性，成为工业设备核心组件的优选方案。该型号属于上银RGH系列中的20规格重载型产品，其编号结构具有明确的工程含义：RGH代表滚柱导轨类型，20表示导轨宽度为20mm，CA显示滑块类型为四方向等负载型，1R300指单根导轨标准长度为300mm，ZAH则对应特定预压等级和精度代号。

核心性能数据实测

通过专业检测平台验证，RGH20CA1R300ZAH在额定负载参数方面表现突出：基本动额定载荷达25.7kN，静额定载荷为38.2kN。在精度指标上，滑块行走平行度误差控制在±0.002mm/m以内，重复定位精度实测数据为±0.001mm。这些关键数据表明，该型号特别适用于CNC加工中心刀塔机构、精密测量设备移载平台等对刚性要求严苛的应用场景。

结构技术创新解析

该导轨采用45°接触角设计，使滚柱在导轨与滑块之间实现优化应力分布。相较于传统滚珠导轨，其刚性提升约2.3倍，使用寿命在同等工况下延长40%。独特的回流系统结构有效控制滚柱运行轨迹，将振动噪声值控制在55dB以下（测试条件：速度60m/min，负载10kg）。

工程应用验证

在自动化焊接设备实际应用中，配置RGH20CA1R300ZAH的移载机构连续运行2000小时后，导轨磨损量仅为0.008mm。在高速搬运场景下（运行速度达120m/min），该型号仍能保持定位精度偏差不超过0.015mm，充分验证了其动态稳定性。

选型技术要点

根据工程实践数据，建议在环境温度-10℃至80℃范围内使用，当轴向负载超过12kN时应考虑加装辅助支撑。安装时需确保安装基面平面度误差≤0.01mm/100mm，螺栓扭紧力矩应严格控制在3.5N·m±10%。

该型号导轨通过200万次加速寿命测试，其性能曲线显示在额定负载80%工况下，理论使用寿命超过40000小时。这些实测数据为设备制造商提供了可靠的技术选型依据，有助于构建更具竞争力的精密传动系统。
