确认安装基准面:

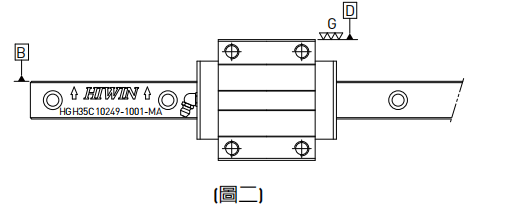

滑轨基准面为HIWIN字样旁箭头所指的侧边平面(B);而滑块基准面则为经过研磨:的光滑表面(D).(如图二)

直线导轨：线性滑轨安装注意事项确认安装基准面滑轨接牙件

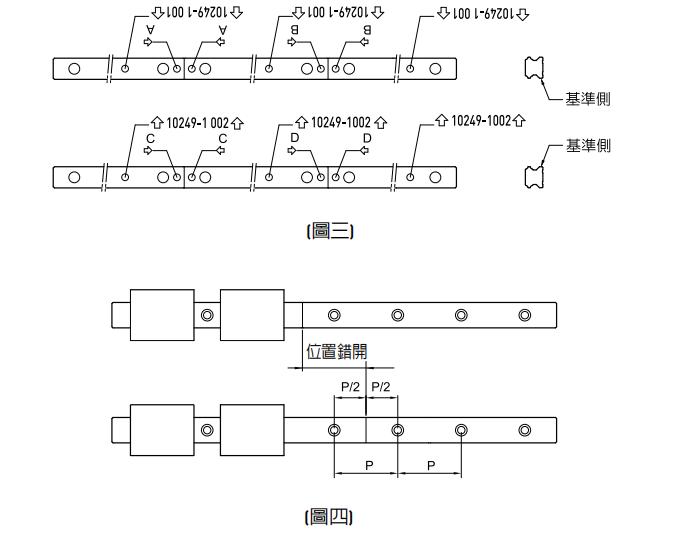

滑轨接牙安装时必须依照滑轨上标示顺序安装,以确保线性滑轨精度。接牙标帜在接牙端的上表面,请将相同接牙标帜的两端接在一起，如图三所示。且建议配对之滑轨接牙立置最好能错开,以避免床台至接牙处因不同滑轨差异而造成精度不良,如图四所示。

滑轨接牙件

0 2026-10-16

直线导轨：QH系列静音式重负荷型滚珠线性滑轨安装平面误差

0 2026-10-16

HIWIN备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P，防止因E的尺寸过大导致导轨装配后端部的不稳定，而降低直线导轨的精度。
