线性滑轨的安装

线性滑轨必须根据机台使用状况,如受辰动、冲击力的程度,要求的行走精度及机台限制而设定其安装方法。

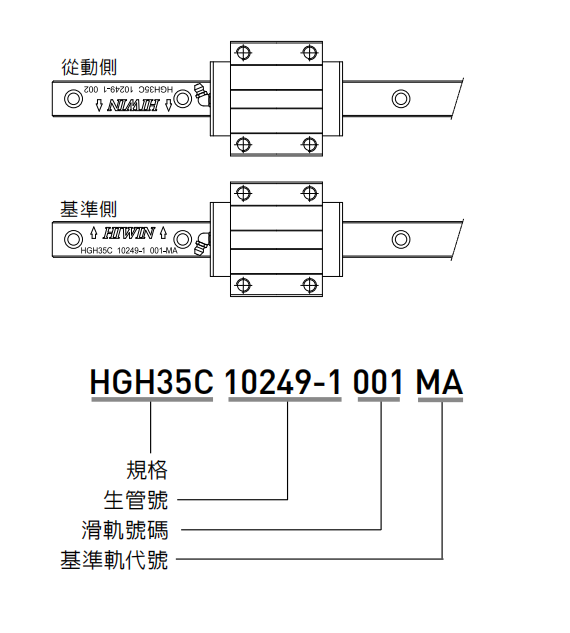

当非互换型线性滑轨配对使用时，需注意基准轨与从动轨之差异。基准轨侧边基准面精度较从动轨高,可作为床台安装承靠面。基准轨上有刻上MA之记号，如图所示。

直线导轨线性滑轨的安装

0 2026-10-16

直线导轨：QH系列静音式重负荷型滚珠线性滑轨安装平面误差

0 2026-10-16

HIWIN备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P，防止因E的尺寸过大导致导轨装配后端部的不稳定，而降低直线导轨的精度。
