回转工作台-RCH 系列-专业用语解说

专业用语解说

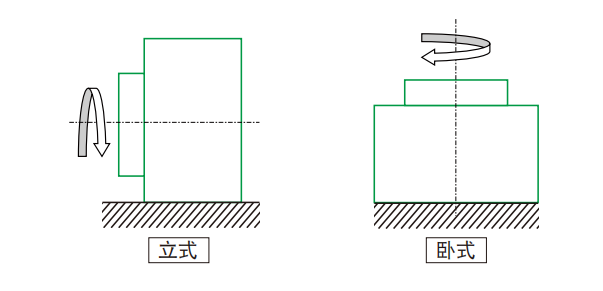

1.立式/卧式

以加工平台为基准，转台盘面垂直设置的状态为立式，水平设置的状态为卧式。

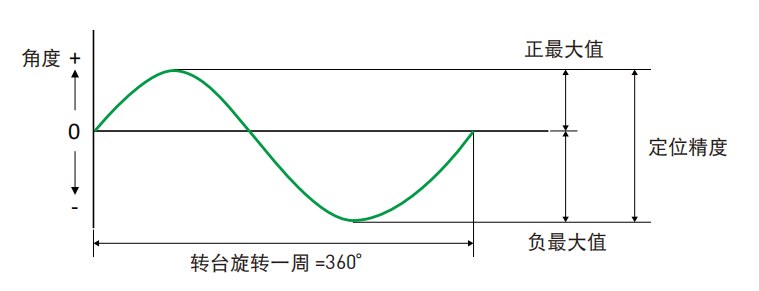

2.定位精度

从基准点0度开始，转台旋转一周的角度与量测值的差值，计算最大值和最小值的绝对值的和。

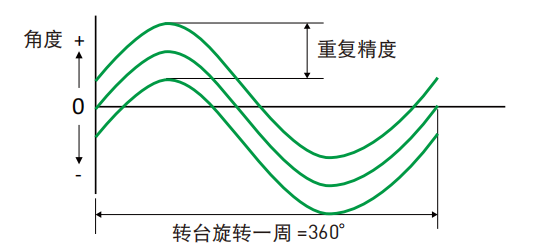

3.重复精度

在每固定角度正反方向各旋转5次，通过定位精度计算出最大值和最小值间的平均值，即为重复精度。

4.制动扭矩

表示锁紧转台机构的制动力，确保在加工过程中转台不会滑落。

5.容许载重

表示值为盘面上可以搭载的最大质量。

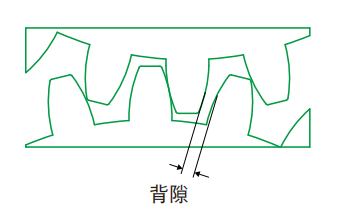

6.背隙

背隙为两个工件结合时的间隙，又被称为回程差，例如在齿轮组中就有背隙的存在，是相啮合的齿轮齿和齿之间的间隙。

7.容许工作惯性

惯性为静态物体要旋转或旋转物体要停止时所要抵抗的负载的的量。

惯性由重量和直径表示。如果回转工作台上的夹治具和工件重量较大，惯性会较大并且需要更大的加减速扭矩。

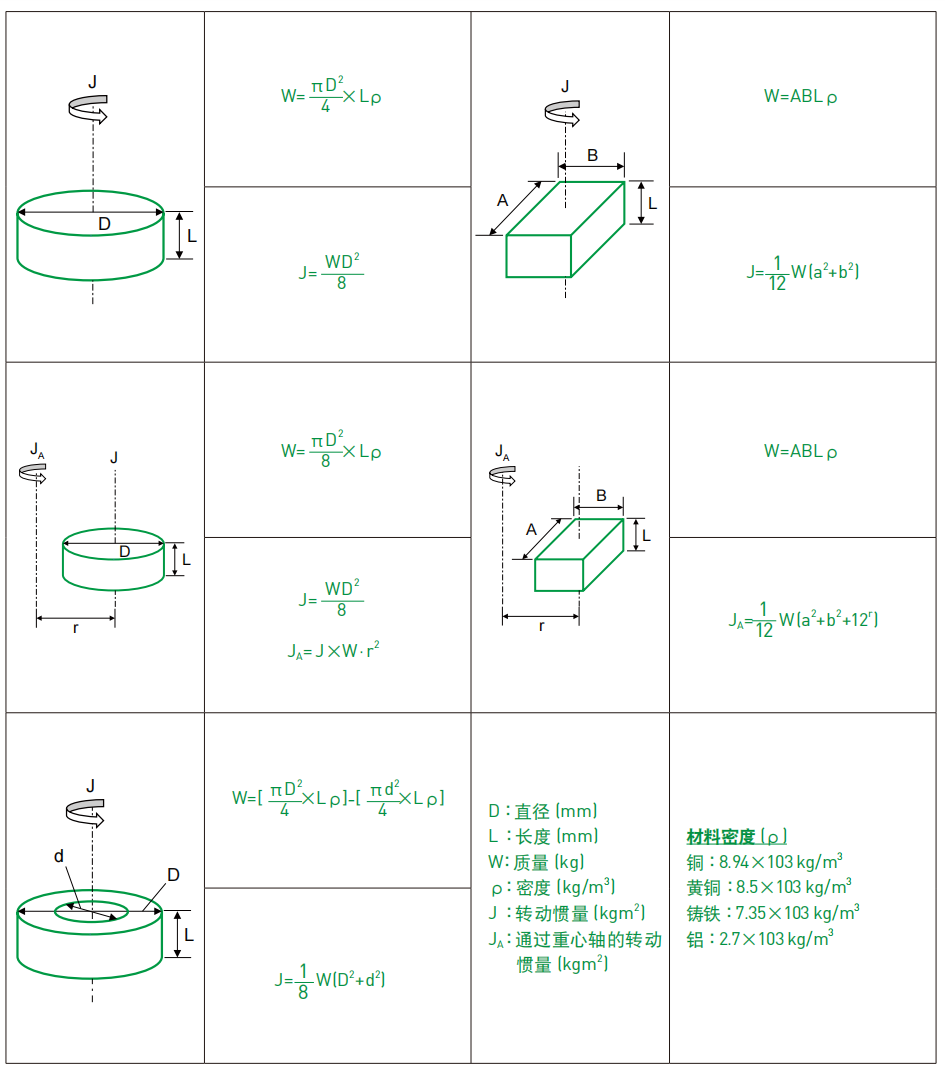

8. 惯性动量方程式
