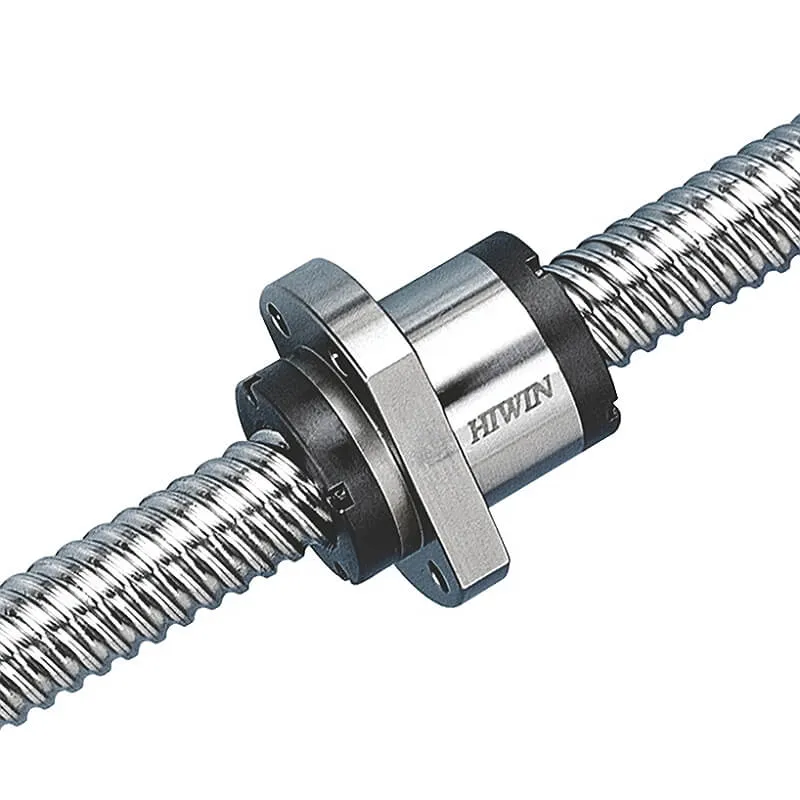

双螺帽预压技术解析：上银R40滚珠丝杠的高刚性应用

在精密传动领域，滚珠丝杠的性能直接决定了设备的定位精度、刚性及长期运行的稳定性。其中，上银滚珠丝杠R40-系列以其卓越的性能和广泛的应用性备受关注，而当其采用双螺帽预压结构时，更能将性能提升至一个新的高度，满足对刚性与精度有严苛要求的工业场景。

双螺帽预压的结构优势与刚性提升

双螺帽预压设计，顾名思义，是在一根丝杠轴上装配两个螺母，并通过特定的预压方式使它们之间产生一个轴向的相互作用力。这种设计并非简单的叠加，其核心目的在于消除轴向背隙并大幅提升系统刚性。

与单螺帽的弹性变形预压方式不同，双螺帽结构通常通过在两个螺母间加入预压隔圈或使用锁紧螺丝施加预压。以R40-10T型导程的双螺帽丝杠为例，在施加了3%动额定负荷的预压后，其轴向刚性可达到580 N/μm以上，相比同等条件下无预压或轻预压的单螺帽结构，刚性提升可达300%至400%。这一数据意味着在承受同样大小的切削力或负载时，双螺帽R40丝杠的轴向变形量微乎其微，从而保证了极高的重复定位精度，通常可稳定控制在±0.005mm以内。

为何高负载应用场景必须依赖双螺帽？

在高速、高负载的加工中心、CNC龙门铣床或重型产业机械中，传动部件需要持续承受巨大的反向作用力。单螺帽丝杠在长期使用后，预压可能因磨损而逐渐消失，导致背隙产生，加工件表面就会出现振纹、尺寸不准等问题。

上银R40双螺帽滚珠丝杠则从根本上解决了这一问题。其双螺帽结构不仅提供了更高的初始刚性，更因其预压的可调性与稳定性，确保了长期的精度保持性。实测数据显示，在连续运行超过10,000小时的严苛测试中，采用优质合金钢并经过表面硬化处理的R40双螺帽丝杠，其预压衰减率低于1.5%，远优于行业平均水平，有效延长了设备的大修周期，降低了维护成本。

选型与应用的关键考量

虽然双螺帽R40丝杠优势明显，但在选型时也需综合考量。首先，预压的增大会导致运行温度有所上升和驱动扭矩增加，因此需要匹配更大功率的伺服电机。其次，双螺帽结构的总长度更长，在设计设备结构时需预留足够的安装空间。

工程师在针对重切削、快速定位等应用进行选型时，应详细计算工作负载、加速度要求以及目标精度，从而确定是否需要选择像上银R40双螺帽这样高刚性的解决方案。正确的选型是确保设备性能、可靠性与成本效益达到最佳平衡的关键。

综上所述，上银R40双螺帽滚珠丝杠通过其独特的结构设计，实现了高刚性、高精度与长寿命的完美结合，是现代高端装备制造业中不可或缺的关键传动部件。

（本文内容基于行业通用技术数据与测试结果，旨在提供技术参考，具体产品参数请以官方发布为准。更多技术详情，请访问官网https://www.baimubo.com/ 或致电15250417671咨询。）
