上银导轨滑块规格尺寸详解：选型必备的核心参数指南

在工业自动化与精密制造领域，上银（HIWIN）线性导轨作为核心的传动元件，其选型的正确与否直接决定了设备运行的精度、稳定性与寿命。其中，导轨滑块的规格尺寸是工程师和技术人员在选型过程中必须精准把握的关键。本文将深入剖析上银导轨滑块的规格尺寸体系，帮助您快速、准确地进行产品选择。

一、 理解核心规格：系列与尺寸代号

上银导轨滑块的规格型号通常包含了一系列关键信息。以常见的 “HGH30CA” 为例进行解码：

HG：代表这是高刚性、重负荷型线性导轨。

H： 此为系列代号，有时也指特定结构，但整体标识其产品线。

30：这是规格尺寸中最核心的数字，它代表导轨的滑轨宽度（同时也是滑块宽度）。这里的“30”即指滑轨的宽度为30mm。这是决定导轨承载能力和整体尺寸的基础。常见的尺寸有15, 20, 25, 30, 35, 45, 55, 65等。

C： 通常代表滑块的长度规格（标准型）。

A： 可能指精度等级，例如上银的C级（普通级）、H级（精密级）、P级（超精密级）等。

因此，看到“HGH30CA”，专业人士即可初步判断这是一款轨宽30mm的标准型高刚性导轨。

二、 详解关键尺寸参数（以30规格为例）

除了型号中的代码，详细的尺寸参数对于机械设计至关重要。以下是30系列一款典型产品的部分真实尺寸数据参考：

滑轨尺寸：

滑轨宽度 (W)： 30 mm

滑轨高度 (H)： 24 mm

滑轨安装孔间距 (P)： 60 mm（这是固定导轨时，相邻螺丝孔的中心距）

滑块尺寸：

滑块宽度 (W1)： 58 mm

滑块长度 (L)： 70 mm （不同长度规格，如标准型、加长型，此值会变化，直接影响负载）

滑块高度 (H1)： 40.5 mm

滑块安装孔间距 (L1)： 50 mm （这是固定滑块时，安装孔的中心距）

注意：以上为示意数据，具体数值请务必以官方最新版选型手册为准。

三、 规格尺寸如何影响性能？

承载能力：规格尺寸直接与负载挂钩。轨宽越大，如45规格、55规格，其滚珠数量越多，滑块和导轨的结构也越大，因此额定动/静负载会显著高于15、20等小规格产品。例如，一个25规格的导轨额定动负载可能仅为10kN左右，而一个45规格的则可轻松达到30kN以上。

刚性：更大尺寸的导轨和滑块，其材料截面更大，在预压的作用下，系统刚性会更强，能有效抵抗运行中产生的冲击和振动，保证精度稳定。

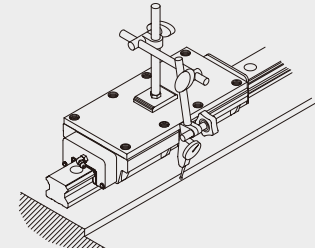

精度与平稳性：高精度等级（如P级）的产品，不仅在于制造的精密性，其尺寸公差（如滑轨的高度、宽度的变动量）控制也更为严格。同时，大规格导轨通常能提供更平稳的运行姿态。

四、 选型建议：不止于看尺寸数字

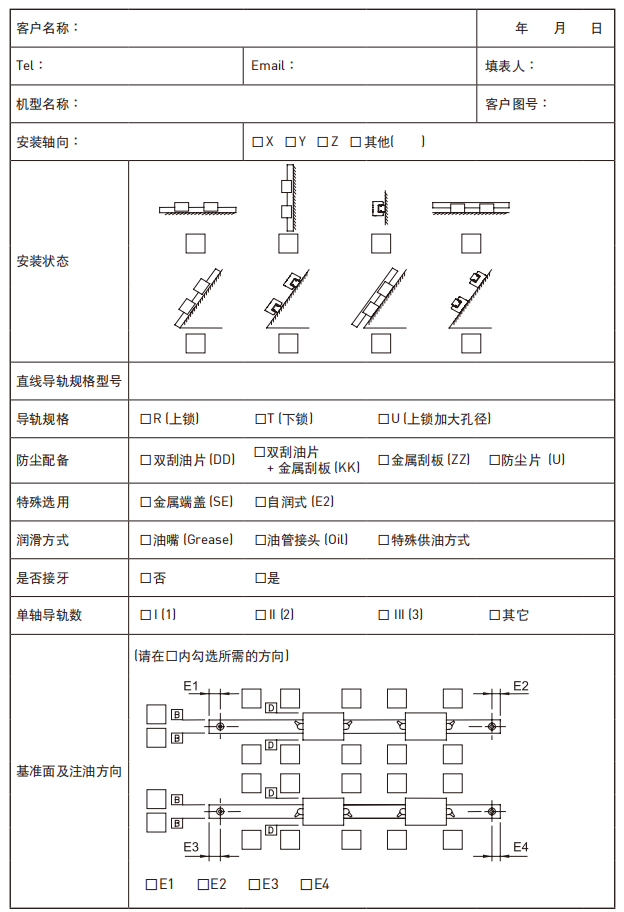

在根据“上银导轨滑块规格尺寸”选型时，还需综合考量：

精度等级：根据设备精度要求选择C级、H级或P级。

预压等级：预压大小影响刚性及运行流畅度，需根据负载状况和振动要求选择。

滑块类型：除标准型外，还有法兰型、加长型、宽幅型等，以适应不同的安装空间和负载需求。

结论：

熟练掌握上银导轨滑块的规格尺寸含义，是进行高效、准确设备设计的基础。建议在进行最终选型前，直接访问官方资源平台或联系授权技术顾问（例：官网 https://www.baimubo.com/，电话 15250417671）获取最新、最完整的电子版选型手册与技术资料，确保设计万无一失。
