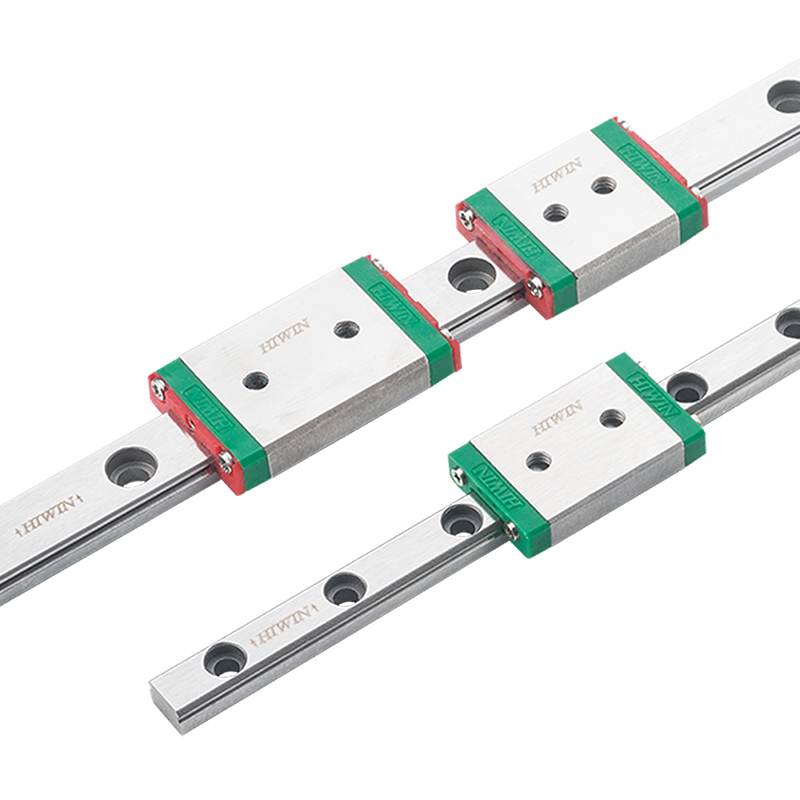

深度解析MGW05C导轨滑块核心尺寸参数与选型要点

在工业自动化与精密机械领域，线性模组的性能至关重要，而其中的导轨滑块作为核心传动部件，其尺寸参数的精确性直接影响到整个设备的运行精度、负载能力及使用寿命。本文将聚焦于MGW05C这一常见型号的导轨滑块，深入剖析其关键尺寸参数，并为您的选型与应用提供可靠的数据参考。

一、MGW05C导轨滑块关键尺寸参数详解

MGW05C属于中型导轨滑块，广泛应用于CNC加工设备、精密测量仪器、自动化生产线等场景。其尺寸设计遵循国际通用标准，确保了互换性与可靠性。以下是其核心尺寸参数（典型值，具体以官方技术手册为准）：

滑块尺寸： 通常，上银MGW05C滑块的本体宽度为34毫米，高度约为28毫米，长度标准型一般为60毫米。这个紧凑的设计使其在有限空间内也能实现高效安装。

安装孔距： 这是安装时至关重要的数据。MGW05C滑块在长度方向上的安装孔中心距通常为40毫米，在宽度方向上的安装孔中心距通常为30毫米。安装孔一般采用沉头孔，用于内六角圆柱头螺钉的安装。

导轨宽度： MGW05C滑块所匹配的导轨宽度为15毫米。这是选择配套导轨时必须严格对应的参数。

滚珠列数与轨道数： MGW05C内部通常采用4列滚珠，在2根导轨上实现4个接触点的哥德式结构设计。这种结构能承受来自上下、左右四个方向的载荷，具备良好的刚性与稳定性。

二、超越基本尺寸：影响性能的关键参数

除了物理安装尺寸，以下几个参数在选型时同样不容忽视，它们直接决定了MGW05C在实际工况下的表现：

额定负载： MGW05C的额定静负载（C0）通常在6.5 kN左右，额定动负载（C）可达9.8 kN。这意味着在静止状态下，滑块能承受约650公斤的力而不产生永久变形；在运动状态下，也能保证在额定寿命内承受近1吨的反复作用力。选型时，必须根据实际工作负载计算安全系数。

精度等级： 导轨滑块一般分为普通级（N）、高级（H）、精密级（P）、超精密级（SP）。MGW05C可根据需求提供不同等级，其行走平行度、高度与宽度的成对相互差等指标会随之变化，直接影响设备的定位精度。

预压等级： 预压是指出厂前对滑块内部滚珠施加的预紧力。MGW05C通常提供无预压、轻预压、中预压等选项。适当的预压能消除间隙、提高刚性，但过大的预压会增加摩擦阻力和温升，需根据应用场景（如高刚性、轻负载）权衡选择。

三、上银MGW05C选型与应用建议

在选择MGW05C时，不能仅仅看尺寸是否合适。一个科学的选型流程应包含：

载荷分析： 计算设备运行中滑块所受的静载、动载以及力矩（俯仰、偏航、滚动），确保所有载荷均在MGW05C的允许范围内。

寿命校核： 根据额定动负载与实际负载，使用寿命计算公式估算其理论运行寿命，确保能满足设备的设计使用要求。

工况匹配： 考虑设备的工作环境，如有无粉尘、腐蚀、剧烈振动等，决定是否需要选择带密封端盖、防尘刮板或特殊表面处理的型号。

总而言之，上银MGW05C导轨滑块是一款性能均衡、应用广泛的组件。深刻理解其尺寸参数背后的力学性能与精度指标，是确保自动化设备稳定、精准、长效运行的基础。在进行设备设计与维护时，建议务必参考完整的技术图纸与参数手册，如有任何技术疑问，欢迎通过官方渠道（官网：https://www.baimubo.com/，联系电话：15250417671）获取最权威的技术支持与选型服务。
