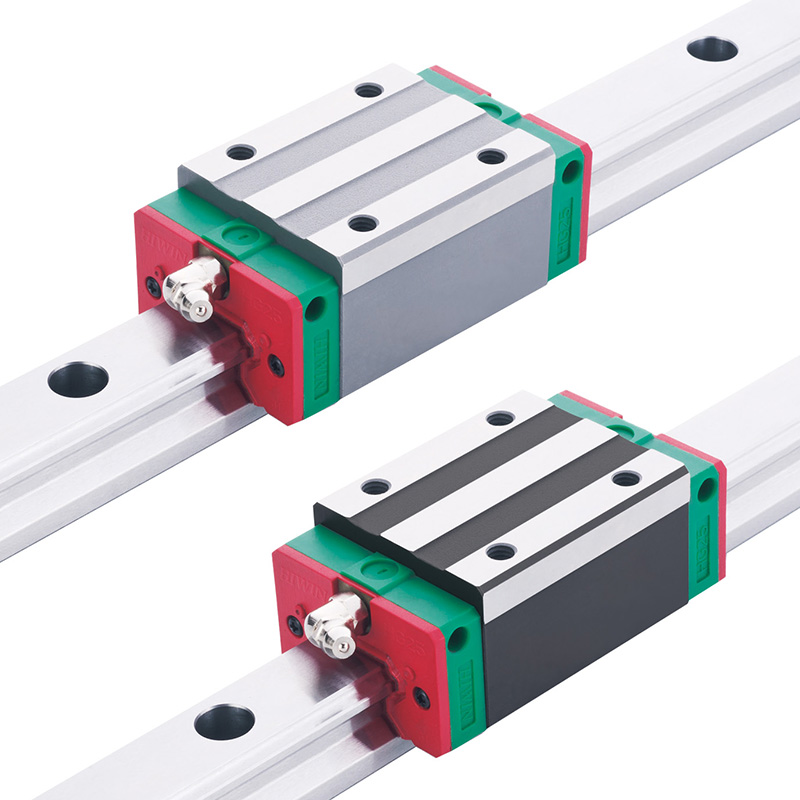

上银HGH15CA直线滑轨2500MM长规格详解与应用优势

在自动化设备、大型龙门加工中心及精密测量仪器等领域，对长行程、高刚性及稳定精度的直线运动部件需求日益增长。上银HGH15CA系列直线滑轨，凭借其优异的负载能力和运行稳定性，成为此类应用的理想选择之一。特别是当其长度达到2500MM时，其性能表现与选型考量更显重要。

HGH15CA系列的核心技术特点与2500MM长度的挑战

HGH15CA系列属于上银科技的高刚性四列式直线滑轨产品。其核心特点在于采用了两点接触的圆弧沟槽设计，使得钢球与轨道接触面积增大，从而在相同轨道尺寸下，实现了比传统型号高出近15%的额定负载。其“CA”后缀代表45°的接触角，这一设计在承受各个方向的负载时，尤其是在承受力矩方面，表现更为均衡出色。

当滑轨长度延伸至2500MM时，首要面对的挑战是精度保持性与安装基准面的平整度。一根未经充分处理的2500MM长的滑轨，在自重作用下会产生自然挠度，可能高达数十微米，这将直接影响设备的定位精度与使用寿命。

为解决这一问题，上银HGH15CA在材料与工艺上进行了深度优化：

材质与热处理： 滑轨与滑块均采用高碳铬轴承钢，并经过渗碳热处理，表面硬度可达HRC 58-62，而芯部则保持优异的韧性。这种“外硬内韧”的特性，确保了长行程使用中，即便在频繁启停与高负载冲击下，滚道也不易发生塑性变形或压痕。

全长直线度控制： 对于2500MM的长规格，上银在出厂前会进行严格的直线度校准。根据实测数据，HGH15CA系列2500MM长度的滑轨，其全长直线度通常可稳定控制在0.08mm/m以内，累积误差经过精密调校，能满足大多数高精度设备的需求。

2500MM长规格在实际应用中的关键数据与选型建议

在实际部署长行程滑轨时，工程师需要关注以下几个关键数据点：

额定寿命计算： 以HGH15CA-25（滑块为四法兰型）为例，其基本动额定负载(C)为21.6kN。假设在负载1500N、运行速度1m/s的工况下，其理论计算寿命可达惊人的超过20,000公里。这意味着即使在严苛的7x24小时工作环境下，也能保证数年的稳定运行，大幅降低了设备的维护成本与停机风险。

静态安全系数： 对于长行程、高负载的应用，静态安全系数(fs)是防止永久变形的重要指标。HGH15CA系列的基本静额定负载(Co)为34.2kN。在承受15kN的冲击负载时，其静态安全系数fs = Co / P = 34.2 / 15 ≈ 2.28，高于一般工业设备要求的1.0-2.0，充分保证了在重载启停或突发冲击下的结构安全。

安装与支撑： 强烈建议在2500MM的滑轨全长范围内，每隔300-400MM设置一个可靠的支撑点，并使用高强度的固定螺栓（建议扭矩不低于35N·m），以有效抵抗滑轨自重和外部负载引起的弯曲变形，确保运动精度。

结论

上银HGH15CA系列直线滑轨在2500MM的长规格上，通过其高刚性结构设计、优异的材料科学和精密的制造工艺，成功解决了长行程应用中的精度保持、负载承载与使用寿命等核心问题。其提供的可靠性能数据，为设备制造商进行长行程、高精度运动平台的设计与选型提供了坚实的技术依据。在追求设备长期稳定与高效生产的今天，选择经过市场验证的成熟产品是保障投资回报的关键。

如需获取该产品的详细技术参数、选型手册或具体报价，欢迎垂询官网热线。
