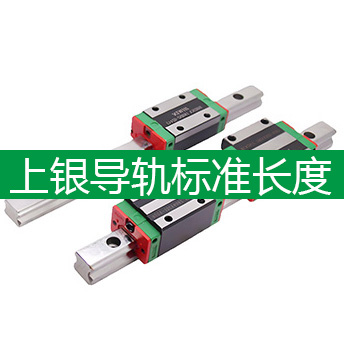

上银导轨标准长度大揭秘

　　在工业领域的广袤舞台上，有一个 “幕后英雄” 始终默默发挥着关键作用，它就是上银导轨。从精密的数控机床，到高速运转的自动化生产线，再到先进的半导体制造设备，上银导轨无处不在，为各种工业设备的高效、精准运行提供了坚实保障。它凭借着高精度、高刚性、低摩擦等卓越性能，成为现代工业不可或缺的重要部件，如同人体的骨骼，支撑着工业机械的稳定运作 ，让生产制造得以顺畅进行。那么，你是否好奇，这位 “幕后英雄” 的标准长度是怎样的呢?它又如何影响着工业设备的设计与应用呢?接下来，就让我们一同深入探寻上银导轨标准长度的奥秘。

　　上银导轨的 “家族成员”

　　上银导轨拥有丰富多样的系列，每个系列都如同家族中独具特色的成员，在不同的工业场景中发挥着独特作用。

　　HG 系列是标准型导轨，堪称家族中的 “万能选手” ，也是最常用的型号。它就像工业设备的坚固脊梁，为各种重型机械提供着可靠支撑。HG 系列为四列式单圆弧牙型接触直线导轨，通过整合优化结构设计，具备了超强的负荷与刚性能力，能够轻松应对来自四面八方的负载，还拥有自动调心功能，即便安装面存在一些小误差，也能保证设备高精度运行。在机械加工中心、射出机、工具机、冲床等大型设备中，总能看到 上银导轨HG系列忙碌的身影，助力这些 “钢铁巨兽” 精准作业。

　　EG 系列属于微型导轨，是家族中的 “小巧精灵”。它身材迷你，却蕴含巨大能量。上银导轨EG系列使用四列钢珠承受负荷设计，具备高刚性、高负荷特性，同时拥有四方向等负载特色和自动调心功能，能满足高精度要求。降低的组合高度及缩短的滑块长度，让它在高速自动化产业机械及空间要求苛刻的小型设备中如鱼得水，比如半导体机械、激光雕刻机，EG 系列导轨凭借自身优势，让这些设备运行更加灵活高效。

　　MG 系列同样是微型导轨家族的一员，主要用于轻负载应用场景。上银导轨MGN 体积小巧、重量轻盈，特别适合小型化设备，就像是为小型设备量身定制的 “贴心伴侣”。它采用哥德型四点接触设计，可承受各方向负荷，刚性强、精度高，有钢珠保持器设计，在精度允许的情况下具备互换性。而 MGW 加宽滑轨的设计大幅提升了力矩负荷能力，可单轴使用。在半导体制造设备、印刷电路板 IC 组装设备、医疗设备等对空间和精度要求较高的领域，MG 系列导轨默默贡献着自己的力量，保障设备的稳定运行 。

　　RG 系列是滚柱型导轨，堪称家族中的 “大力士”。它以滚柱型滚动体取代钢珠，专为实现超高刚性与超重负荷能力而设计。通过滚动体与滑轨、滑块的线接触方式，使滚动体在承受高负荷时仅产生微量弹性变形，再加上 45 度的接触角度设计，让整体直线导轨达到四方向等高刚性、等高负荷能力的出色表现。在自动化设备、重型搬运设备、CNC 加工机等需要承受巨大载荷的设备中，上银导轨RG系列导轨凭借其强大的负载能力和超高刚性，成为不可或缺的关键部件，确保设备在重负荷下依然能保持高精度运行。

　　QG 系列是静音型导轨，如同家族中的 “安静使者”。在对噪音要求严苛的工作环境中，它的优势便得以凸显。上银导轨QG系列采用特殊的设计和制造工艺，有效降低了运行时的噪音，为操作人员提供了安静舒适的工作环境。在电子设备制造、精密仪器装配等领域，QG 系列导轨的静音特性避免了噪音对精密操作和检测的干扰，保障了生产和检测的准确性。

　　标准长度大揭秘

　　常规标准长度范围

　　通常情况下，上银导轨标准产品的最长长度可达 5.6 米 。这一长度并非随意设定，而是综合考虑了多方面因素，如生产工艺的可行性、运输过程中的便捷性以及大多数工业设备的实际需求等。以中国台湾大型磨床所适配的上银直线导轨为例，其常见规格一般为 4 米 ，而最长可至 5.6 米。这一长度能够很好地满足大型磨床在进行高精度磨削加工时对导轨长度和稳定性的要求，确保磨床工作台在往复运动过程中保持平稳，从而实现对工件的精确加工。在实际应用中，这样的长度也便于运输和安装，降低了运输成本和安装难度。

　　各系列长度差异

　　上银导轨丰富的系列在长度上各有特点。HG 系列作为应用最为广泛的标准型导轨，其常见的长度规格十分多样，从较短的长度到接近标准最长长度 5.6 米，能够满足不同设备的多样化需求。在一些小型的加工中心中，可能会选用较短长度的 HG 系列导轨，以适应设备紧凑的结构设计;而在大型的机械加工中心，为了保证工作台的行程和运动稳定性，则会采用较长的 HG 系列导轨 ，确保设备在长时间、高精度的加工过程中稳定运行。

　　EG 系列属于微型导轨，主要适用于小型设备，其长度通常相对较短。这是因为小型设备的空间有限，对导轨的长度要求也相应较低。较短的导轨长度不仅能够满足小型设备对空间的严格要求，还能在保证设备精度和稳定性的前提下，降低成本和重量，提高设备的运行效率。以半导体设备为例，其内部空间紧凑，对精度要求极高，EG 系列较短的导轨长度正好契合了这一特点，使得半导体设备能够在狭小的空间内实现高精度的线性运动，满足半导体制造过程中对精密定位和运动控制的严格要求。

　　MG 系列同样是微型导轨，主要用于轻负载应用场景，在长度设计上契合轻负载设备的特点，一般也较短。轻负载设备通常不需要过长的导轨行程，较短的 MG 系列导轨既能满足其基本的运动需求，又能在保证性能的前提下，减少材料的使用和成本的支出。在一些小型的自动化检测设备中，MG 系列导轨凭借其合适的长度和良好的性能，为设备的稳定运行提供了可靠保障，确保检测过程的准确性和高效性。

　　长度选择背后的考量

　　设备需求与应用场景

　　不同的工业设备就像各具个性的 “选手”，因自身功能和运行方式的差异，对导轨长度有着独特的要求。自动化设备通常需要实现快速、高效的直线运动，以满足大规模生产的需求。在汽车制造的自动化生产线上，用于搬运零部件的机械手臂，其导轨长度需根据搬运的行程和工作范围来确定。较长的导轨能够提供更大的运动空间，确保机械手臂可以准确地抓取和放置零部件，提高生产效率。而对于一些精密仪器，如电子显微镜，其对精度的要求极高，导轨长度的选择则更多地考虑与仪器整体结构的匹配和对微小位移的精确控制 。较短的导轨可以在保证精度的前提下，减少仪器的体积和重量，便于操作和维护。在半导体芯片制造过程中，光刻机中的导轨长度精确匹配芯片的加工尺寸和精度要求，以实现对芯片图案的高精度曝光和刻蚀，确保芯片的性能和质量。

　　成本与运输安装因素

　　导轨长度的选择还与成本、运输和安装密切相关，可谓牵一发而动全身。随着导轨长度的增加，原材料的使用量也会相应增加，加工难度和时间也会提高，从而导致成本上升。较长的导轨在运输过程中需要特殊的设备和防护措施，以防止在运输过程中受到损坏，这无疑增加了运输成本。在安装方面，超长导轨的安装难度较大，需要专业的安装工具和技术人员，以确保安装精度和稳定性。如果导轨长度超过了标准长度，还可能需要进行拼接，这对拼接工艺和精度控制提出了更高的要求。在一些大型建筑施工设备中，如塔吊的导轨，由于长度较长，运输时需要使用大型平板拖车，并采取加固和防护措施。安装时，需要专业的安装团队和起重设备，按照严格的安装流程进行操作，以确保塔吊在运行过程中的安全和稳定。

　　为了应对这些挑战，一些企业会选择在现场对导轨进行拼接，以满足设备对超长导轨的需求。通过采用先进的拼接工艺和高精度的定位技术，可以确保拼接后的导轨具有良好的直线度和精度，满足设备的运行要求。还有一些企业会根据设备的实际需求，定制长度合适的导轨，避免因过长或过短而带来的成本和性能问题。这种定制化的服务不仅能够提高设备的性能和可靠性，还能在一定程度上降低成本，提高企业的竞争力 。

　　如何确定合适长度

　　确定合适的上银导轨长度是一项需要精准计算和综合考量的任务，就像为运动员量身定制合适的装备一样。我们可以通过一些方法来计算所需导轨长度。例如，若已知设备的有效行程、滑块间距、滑块长度及数量，以及两端的行程，那么导轨全长 = 有效行程 + 滑块间距(2 个以上滑块时)+ 滑块长度 × 滑块数量 + 两端的行程 。如果设备还增加了防护罩，那就还需要加上两端防护罩的压缩长度。假设一台自动化检测设备，其有效行程为 1 米，使用了 2 个滑块，滑块间距为 0.2 米，每个滑块长度为 0.1 米，两端行程各为 0.05 米，没有安装防护罩，按照公式计算，导轨长度 = 1 + 0.2 + 0.1×2 + 0.05×2 = 1.5 米 。通过这样精确的计算，就能初步确定导轨的长度需求 。

　　除了计算，在选择合适长度时还有很多建议。用户可以仔细查阅上银导轨的产品参考手册，其中详细的产品规格和应用案例，能为选择提供重要参考。还可以直接咨询上银导轨的供应商，他们拥有专业的技术团队和丰富的经验，能够根据设备的具体情况，给出专业的建议和解决方案。一些供应商还会提供定制化服务，根据用户的特殊需求，生产特定长度的导轨，确保导轨与设备完美适配，让设备在运行过程中发挥出最佳性能 。

　　总结回顾

　　上银导轨作为工业传动领域的关键部件，其标准长度在不同系列中呈现出多样的规格，从常见的 5.6 米最长标准长度，到各系列因应用场景不同而产生的长度差异，背后都蕴含着对设备需求、成本以及运输安装等多方面的深度考量 。在实际应用中，准确计算和选择合适的导轨长度，对于保障设备的高效运行、降低成本起着至关重要的作用。希望通过今天的分享，能让大家对上银导轨标准长度有更深入的了解。如果你在上银官网导轨的选择、使用过程中有任何问题或独特经验，欢迎微信咨询分享，让我们一起交流探讨，共同解锁更多工业应用的奥秘!
