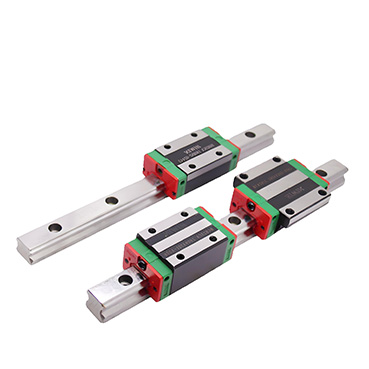

上银直线导轨选型

在工业制造的庞大体系中，直线导轨就像是机械设备的 “关节”，确保着各种精密运动的顺畅进行。HIWIN上银直线导轨，作为行业内的知名品牌，更是以其卓越的性能和广泛的应用，成为众多工程师和制造商的心头好。

上银直线导轨凭借高精度、高刚性、低摩擦、长寿命等显著优势，广泛应用于数控机床、电子设备、自动化生产线、机器人等诸多领域。在这些应用场景中，上银直线导轨发挥着不可或缺的作用，直接影响着设备的运行精度、稳定性和生产效率。例如在精密数控机床中，上银直线导轨的高精度确保了刀具的精确走位，从而实现了对工件的精密加工，生产出符合严格公差要求的零部件；在自动化生产线上，其高可靠性保证了生产线的连续稳定运行，大大提高了生产效率，降低了设备维护成本 。

选型前的必备知识

直线导轨基础原理

直线导轨，也被称为线轨、滑轨等，是一种用于直线往复运动场合的重要部件 ，可以承担一定扭矩，在高负载情况下实现高精度直线运动。其工作原理类似于滚动导引，通过钢珠在滑块和导轨之间的无限滚动循环，让负载平台能够沿着导轨轻松地进行高精度线性运动。这种设计将摩擦系数降至传统滑动导引的五十分之一 ，能轻松实现很高的定位精度。同时，滑块和导轨间的末制单元设计，使得直线导轨可以同时承受上下左右等各方向的负荷。

上银直线导轨独特优势

上银直线导轨之所以在市场上备受青睐，离不开其众多独特优势。在精度方面，由于静摩擦与动摩擦之间的差异极小，上银直线导轨可使摩擦系数降到 1/50，能够灵敏地响应微量移动，实现精确定位，达到 μm 级的定位精度，这对于精密加工设备来说至关重要，能有效降低误差，提高产品加工精度。

从寿命角度来看，它采用四列滑道结构，采取两点式接触，可抵消由弹性产生的间隙并能平稳运行，具备刚性强、精度实现容易的特点，大大延长了使用寿命。而且其滚动导引的磨耗非常小，能够长时间维持精度，不像传统滑动导引那样，容易因油腻逆流和润滑不充分导致运动精度不良和轨道接触面磨损。

上银直线导轨还能适用于高速运动，并且大幅降低机台所需驱动马力。因为直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台经常进行往返运行时，更能明显降低机台电力损耗量，再加上摩擦产生的热较小，所以可适用于高速运行场景。

另外，它的组装容易并具互换性。组装时，只需铣削或研磨床台上导轨的装配面，并按照建议步骤将导轨、滑块分别以特定扭力固定于机台上，就能重现加工时的高精密度。并且直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，使机台重新获得高精密度的导引，这大大降低了设备的维护成本和维护难度。

影响选型的关键因素

负载能力的考量

负载能力是上银直线导轨选型时首先要考虑的重要因素。在实际工作中，负载的大小和方向复杂多样，准确计算负载至关重要。负载大小需要根据设备运行时作用在导轨上的所有力来确定，包括运动部件自身的重量、工件的重量以及在运动过程中产生的惯性力、切削力等。例如在数控机床的加工过程中，刀具切削工件时会产生切削力，同时工作台和工件的重力也会作用在导轨上，这些力的总和就是导轨需要承受的负载。

负载方向同样不可忽视，常见的负载方向有径向（垂直于导轨方向）、轴向（平行于导轨方向）以及可能存在的扭矩负载（使导轨产生扭转的力） 。上银直线导轨不同的型号对应着不同的负载能力和负载方向承受特性。一般来说，对于负载较大的情况，应优先选择截面尺寸较大、滚珠直径较大的导轨型号，因为它们能够提供更高的负载承载能力。例如上银的 RG 系列导轨，就适用于重切削加工、大型龙门机床等需要承受较大负载的场合，其独特的结构设计使其能够在高负载下依然保持稳定运行 。

精度等级的抉择

上银直线导轨提供了多种精度等级，以满足不同设备对精度的要求，常见的精度等级包括普通级（N）、高级（H）、精密级（P）、超精密级（SP）和超高精密级（UP） 。不同精度等级的适用场景有着明显的差异。

普通级精度的直线导轨价格相对较为亲民，适用于对精度要求不是特别高的一般工业设备，如一些简单的自动化输送线、普通的包装机械等，这些设备在运行过程中，对运动部件的定位精度和重复定位精度要求在毫米级即可，普通级精度的导轨能够满足其基本的工作需求。

高级和精密级精度的直线导轨则广泛应用于对精度有一定要求的设备，如常见的数控机床、铣床等。在这些设备中，需要保证刀具或工作台能够精确地移动到指定位置，以实现对工件的准确加工，其定位精度和重复定位精度通常要求达到微米级，高级和精密级精度的导轨便能很好地胜任。

超精密级和超高精密级精度的直线导轨主要用于对精度要求极高的设备，如半导体制造设备、精密测量仪器等。在半导体制造中，芯片的制造工艺对设备的精度要求近乎苛刻，超精密级和超高精密级精度的导轨能够确保设备在极小的公差范围内运行，保证芯片制造的良品率和性能 。

运行速度的影响

运行速度也是影响上银直线导轨选型的关键因素之一。随着工业自动化程度的不断提高，许多设备对运行速度的要求也越来越高。一般来说，上银直线导轨的运行速度有一定的限制，超过这个限制可能会导致导轨发热、磨损加剧、噪音增大甚至出现运行不稳定等问题 。

当设备需要在高速下运行时，应选择低摩擦设计的导轨。上银直线导轨通过采用优质的材料和先进的制造工艺，如优化钢珠与导轨、滑块之间的接触表面，降低了摩擦系数，从而能够在高速运行时保持平稳。例如其 QE/QH 系列导轨，就具有高速、静音的特点，适合应用于对速度和噪音要求较高的高科技产业设备中。

同时，高速运行时还需考虑导轨的润滑方式和润滑介质。合适的润滑能够有效降低摩擦，减少磨损，保证导轨在高速下的正常运行。通常会选用特殊的润滑剂，如高性能的合成润滑油或润滑脂，并采用合理的润滑系统，如自动润滑装置，确保在高速运行过程中，导轨始终能得到充分的润滑 。此外，还需要关注导轨的散热问题，可通过增加散热装置或优化导轨的结构设计来提高散热效率，防止因高速运行产生的热量积累而影响导轨的性能和寿命 。

上银直线导轨的选型计算是一个复杂但至关重要的过程，它涉及到对多个关键因素的综合考量，以及严谨的参数计算和系数修正。从负载能力、精度等级、运行速度等关键因素的分析，到基本动额定负载、基本静额定负载等关键参数的确定，再到寿命计算、负荷计算以及各种系数修正要点的掌握，每一个环节都紧密相连，任何一个细节的疏忽都可能导致选型的失误，进而影响设备的性能和运行稳定性。

相信通过不断地学习和实践，大家都能熟练掌握上银直线导轨的选型技巧，为各类工业设备的高效、稳定运行提供坚实的保障，在工业制造的广阔领域中，充分发挥上银直线导轨官网的优势，助力产业的发展和进步。如果在选型过程中遇到任何问题，欢迎大家留言交流，让我们一起共同探讨，共同成长 。
